電子標簽與低功耗模塊的結合

發布時間：2024-02-26 已被瀏覽 561 次

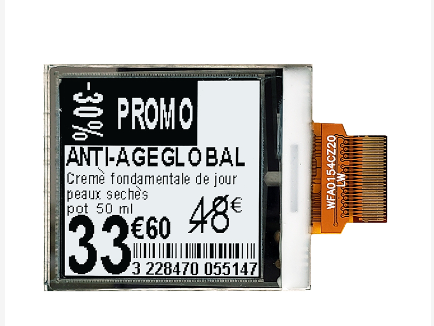

電子貨架標簽(Electronic Shelf Label, 簡稱ESL)或稱電子價簽是指使用小型電池供電的電子紙顯示屏，用于在貨架邊緣顯示產品和價格信息，取代紙質標簽。

電子價簽，現在基本上已經成為新零售玩家的標配，像永輝超市、盒馬鮮生、京東超市等大型商超、以及各類新型便利店和無人便利店都應用了電子價簽，用來替代傳統的紙質價簽。

隨著零售行業的快速發展，互聯網公司線上獲客成本的不斷提高，各大電商巨頭紛紛涌入線下，結合線上優勢發展新零售。ESL作為新零售發展的重要應用，應用價值在逐漸被放大，ESL使用無線技術與中央集線器通信，形成動態定價自動化網絡。

一、為什么要用電子價簽替換紙質標簽？

中國的傳統節日很多，每年到中秋節、國慶節、春節等重要節日，每個商場都開始進行瘋狂促銷活動，商品促銷使得員工頻繁更換紙質價簽，傳統的紙質價簽更換需要員工進行打印紙質、剪裁、核實內容等操作，并一一更換相對應的標簽，操作過程中經常出現產品信息與后臺系統不一致、產品過期更換不及時、產品名稱價格不一致等問題。

通過人工更換紙質標簽，不僅容易浪費大量人工和時間成本，還可能會出現各種人工問題，而且，所有的產品信息都只是在線下變換，并不能做到線上線下產品信息變動的準確同步。這對于已經開啟新零售模式的很多商家，這并不符合商家們的運營規劃，線上線下信息同步是新零售模式的重要一步。

二、藍牙電子價簽的角色

藍牙電子價簽應用本質上是一個無線通信網絡，包含兩個角色，一個是作為管理者和信息控制中心的訪問點(Access Point, 簡稱AP)，另一個是作為被管理的信息顯示終端，即電子價簽。每個電子價簽網絡由一個位于中心的訪問點設備和數千個電子價簽組成，訪問點設備可以是電腦或智能手機。

電子價簽網絡中的訪問點設備負責發起與電子價簽的連接、發現電子價簽的能力并配置電子價簽上顯示的信息。

電子價簽作為GATT服務端設備支持電子價簽服務，作為GATT客戶端的訪問點設備通過電子價簽服務中包含的特征實現對電子價簽的管理和信息更新。

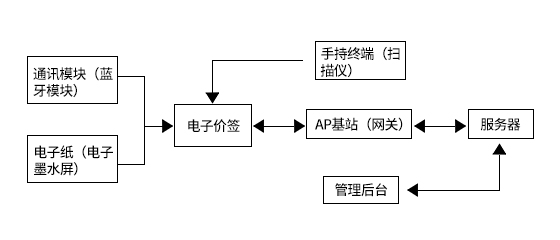

三、電子價簽系統構成


在網絡通訊方面，BLE（低功耗藍牙模塊）是優質的選擇，使用紐扣電池就可運行數月至數年。（大夏龍雀科技有限公司BT24，超低功耗模塊，最低達到2UA）

所以，電子價簽的核心部件選擇電子墨水屏和集成低功耗藍牙模塊的控制處理器，這套組合不僅在成本和功能上都具有比較高的性價比

（1）AP基站作為網關，負責網絡管理

基站向下使用藍牙與電子價簽連接，向上可以使用有線或者無線網路和系統服務器連接，作為網關時，負責進行協議轉換、電子價簽管理。后臺配置人員變更價格時，價格變更指令先下發到網關，再由網關選擇合適的時機精準下發到指定的電子價簽。為了讓電子價簽更加省電，更多的運算工作會由網關承擔，屏蔽電子價簽不需要的動作。

（2）電子價簽管理平臺，打通線上線下

電子價簽管理平臺是管理人員進行價簽管理的操作平臺，提供了后臺修改商品信息，前臺電子價簽和線上商品信息同時變化的功能，通常區分集團版本和單店版本。平臺一般包括服務器和面向運營人員的管理后臺，服務器可以進行私有化部署，也可以部署在公有云，平臺需要和零售商的商品管理系統對接，商品價格、信息變更后可以直接將變更結果顯示到電子價簽上，如果零售商開通了線上服務，平臺可以做到線上線下信息同步。

四、電子價簽系統優勢盡顯

初步認識電子價簽系統之后，與傳統的紙質價簽相比，電子價簽無論從使用電子價簽系統的零售商角度出發，還是從超市的顧客角度出發，都是利大于弊。

點擊購買：https://item.taobao.com/item.htm?ft=t&id=621716432187&spm=a21dvs.23580594.0.0.1d293d0dsipWcr

1.模塊概述

DX-BT24 藍牙模塊是深圳大夏龍雀科技有限公司為智能無線數據傳輸而打造，采用DIALOG 14531芯片，遵循藍牙 BLE5.1 規范。支持AT指令，用戶可根據需要更改串口波特率，設備名稱等參數，使用靈活。本模塊支持 UART、SPI、I2C 等接口，支持IO口控制、ADC采集，具有成本低、功耗低、接收靈敏度高等優點，只需配備少許的外圍元器件就能實現其強大功能，并可根據客戶需求定制開發各種項目。

2.模塊特點

官網小黑點.png DIALOG 14531主控芯片
